내진 메탈히터

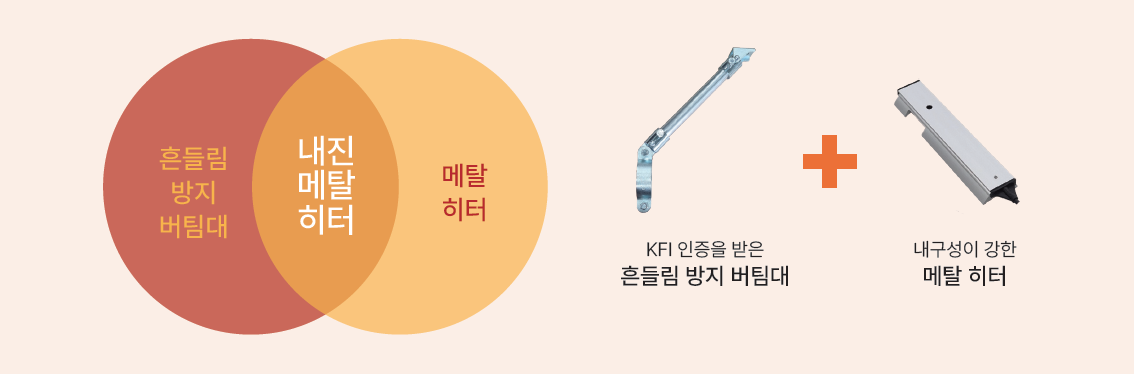

흔들림 방지 버팀대와 메탈 히터를 결합한 신제품
내진 메탈 히터 개발 배경
내진 메탈 히터 특성
| 구분 | 메탈 히터 | 내진 메탈 히터 | 비고 |
|---|---|---|---|
| 설계 수량 | 동일 | 동일 | 1차, 2차 측추 배관 적용 |
| 전력량 | 동일 | 동일 | |
| 자재비 | 동일 | 동일 | |
| 노임비 | 100% | 동일 | 노임비 부분 감소 |
| 설치 공정 | 기구 설치+케이블 작업+결선작업 +제어반 설치+결선작업 | 케이블 작업+결선작업 +제어반 설치+결선작업 | 기구 설치 제외됨 |
| 기대 효과 | ㆍ버팀대로 인한 동파 가능성을 원천적으로 제거하며 동시에 노임비를 절약할 수 잇게 개발된 신제품입니다. ㆍ내진 메탈히터 설계 반영시 기존 메탈히터 적용보다 시행사 측에 예산 절감 및 보다 안정적인 동파방지 효과를 제공해 드릴 수 있습니다. |
||
내진 메탈 히터 설계
ㆍ내진설치 소방 법적 기준 거리와 메탈히터 성능거리가 비슷한 점을 착안하여 내진설계와 메탈히터 설계를 접목하여 설치 반영
소방 시설의 내진 설계 기준
내진의 소방 법적 기준 거리와 메탈히터 성능거리가 비슷한 점을 착안, 내진설계와 메탈히터 설계를 접목하여 설치 반영.
[시행 2022. 12 .] [소방청고시 제 2022호 76호. 2022. 12. 1 일부개정]
횡방향 흔들림 방지 버팀대의 설계하중은 설치된 위치의 좌우 6m를 포함한 12m 이내의 배관에 작용하는 횡방향 수평지진하중으로 영향구역내의 수평주행배관, 교차배관, 가지배관의 하중을 포함하여 산정한다.
종방향 흔들림 방지 버팀대의 설계하중은 설치된 위치의 좌우 12m를 포함한 24m 이내의 배관에 작용하는 수평지진하중으로 영향구역내의 수평주행배관, 교차배관 하중을 포함하여 산정하며, 가지배관의 하중은 제외한다.
인증 및 성적서
장점
ㆍ버팀대의 성능 거리와 메탈히터의 성능 거리가 비슷한 점을 착안하여
동파 방지와 내진 설계 일괄로 자재비 및 노임비 절감
ㆍ 천장의 찬기가 흔들림 방지 버팀대를 타고 내려와 주변 배관에 동파로
이어지는 가능성을 근본적으로 제거
단점
ㆍ전문적인 시공이 요구되지 않을 경우, 보온재 들뜸 발생 가능성 有.
