필름 히터 모델
| 모델명 | 목록 | 사항 |
|---|---|---|
| SFH-S5 | 소비 전력 | 560W |
| 최소 적용 배관 | 65A이상 | |
| 적용 범위 | 강관(수평, 수직 배관) | |
| SFH-S3 | 소비 전력 | 365W |
| 최소 적용 배관 | 65A 이상 | |
| 적용 범위 | 강관(수평, 수직배관) | |
| SFH-S2 | 소비 전력 | 280W |
| 최소 적용 배관 | 50A 이상 | |
| 적용 범위 | 강관(수평, 수직배관) | |
| SFH-S2T | 소비 전력 | 230W |
| 최소 적용 배관 | 40A 이상 | |
| 적용 범위 | 강관 (수평, 수직 배관, 노출 소화전) | |
| SFH-S1 | 소비 전력 | 110W |
| 최소 적용 배관 | 25A 이상 | |
| 적용 범위 | 강관 수평, 수직 배관, 헤드 가지관 | |
| SFH-S1T | 소비 전력 | 110W |
| 최소 적용 배관 | 40A 이상 | |
| 적용 범위 | 강관 (수평, 수직 배관, 노출 소화전) | |
| SFH-SM | 소비 전력 | 43W |
| 최소 적용 배관 | 15A 이상 | |
| 적용 범위 | 강관(수평, 수직 배관,헤드 가지관) |
인증서 및 성적서
장점
ㆍ우수한 소비 전력 절감으로 유지 관리 비용 절감
-고효율 면상 발열체+배관에 필름형태로 접합 시공하여 열전도성이 매우 우수
– 판넬 제어로 일반, 전력제어, 초 절전 선택 사용 가능
ㆍ불연 소재로 화재 방지
(불에 타지 않는 성질의 재료(난연 1급) VTM-O등급)
ㆍ물성 변화가 없으며 영하25°C 동파성능 보유
ㆍ히터상태감시 기능, 기록장치, 배관온도 감시 가능
ㆍ라지 드롭, ESFR헤드 적용 장소에 가장 유리
단점
ㆍ필름 형태로 외부 긁힘 등에 취약
(보온재 재단 시 필름 표면에 스크레치 발생시 사용불가)
-인쇄형에 비해 SUS합금형은 강도 및 두께 보완에도 여전히 취약
-설치될 배관 외부 이물질(콘크리트 부산물 고착 등) 제거 작업 필요
ㆍ초기 설치 비용의 문제점
(열선대비 120%~140% 증가(실행가 기준)
ㆍ제품 성능 별 성능 거리 미 반영 설계시 부분 동파 우려
(포인트방식의 한계)
ㆍ배관내 공기고임 현상시 추가설치비용 증가
ㆍ외부온도 하강으로 최대 발열 시 보온재 스트레스 가능성
(~80°C)
ㆍPTC(자율제어형)소재가 아니므로 개별 온도센서를
이용한 판넬 제어 방식 필요
시공 설치
(주)에프엘은 필름 히터 설치 시 전문성과 세심한 기술력을 바탕으로 효율적이고 안전한 동파 방지 시스템을 구현합니다. 시공 과정에서는 배관과 히터가 완벽히 밀착되도록 세심한 작업이 이루어지며, 이를 통해 균일한 열 전달과 최적의 발열 효과를 구현합니다. 필름 히터는 불연재료로 안전성을 더하며, 설치 후에도 오랜 기간 안정적으로 작동합니다.
01

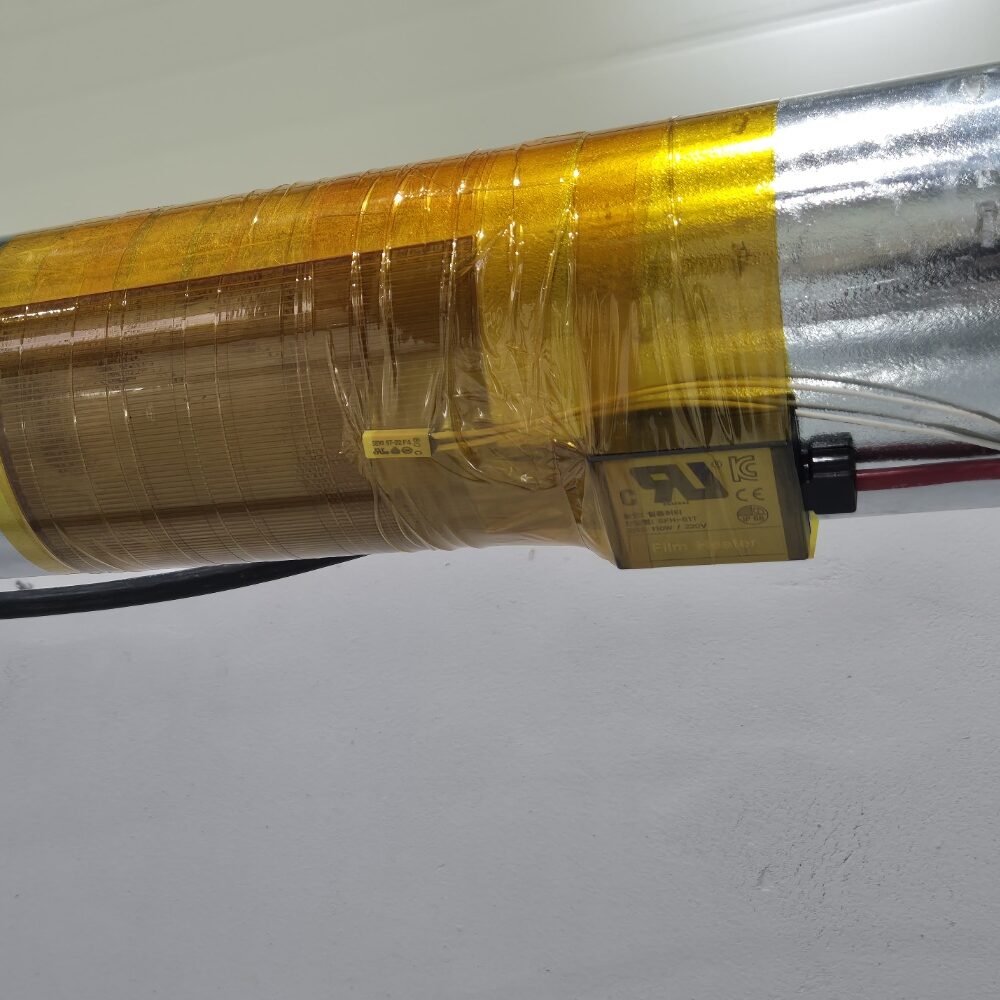

필름 히터 설치
배관 하단부에 필름 히터를 밀착, PI테이프로 감싸 고정 시킨다.
02

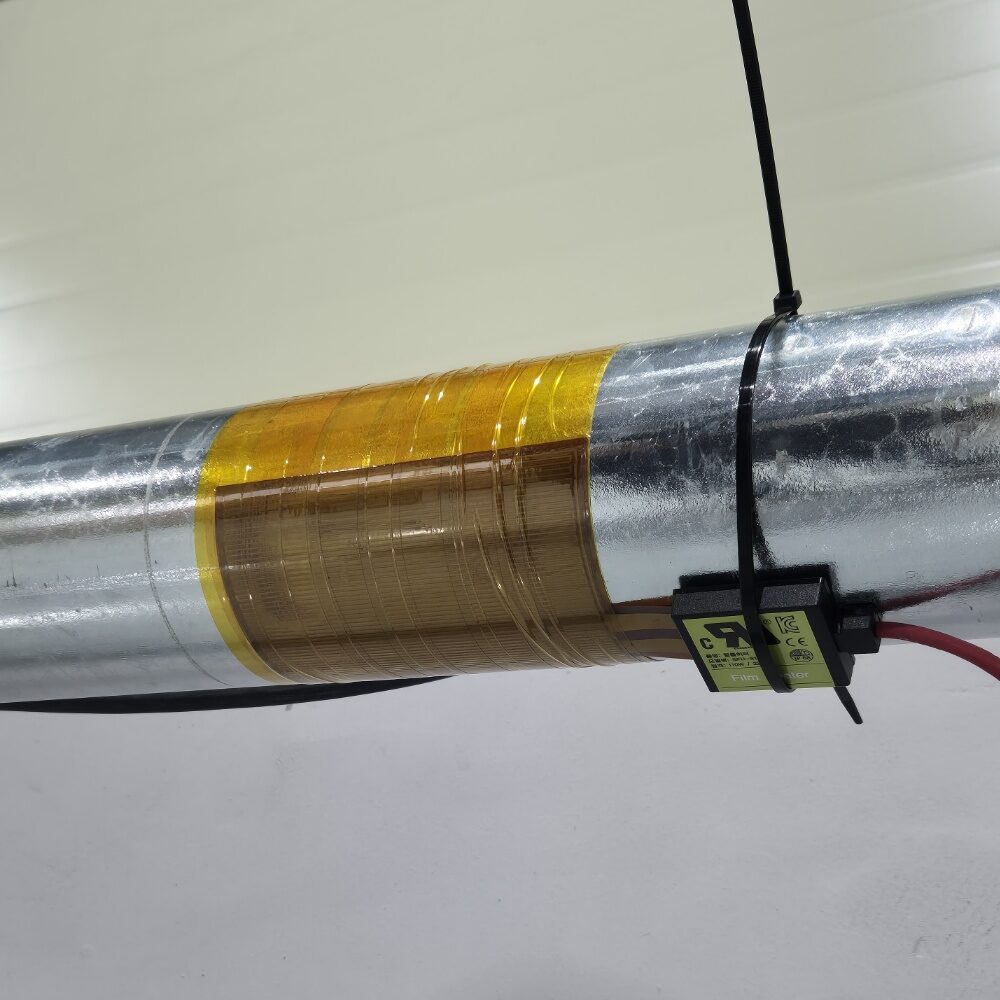

온도 스위치 부착
필름 히터에 온도 스위치를 부착한다.
03

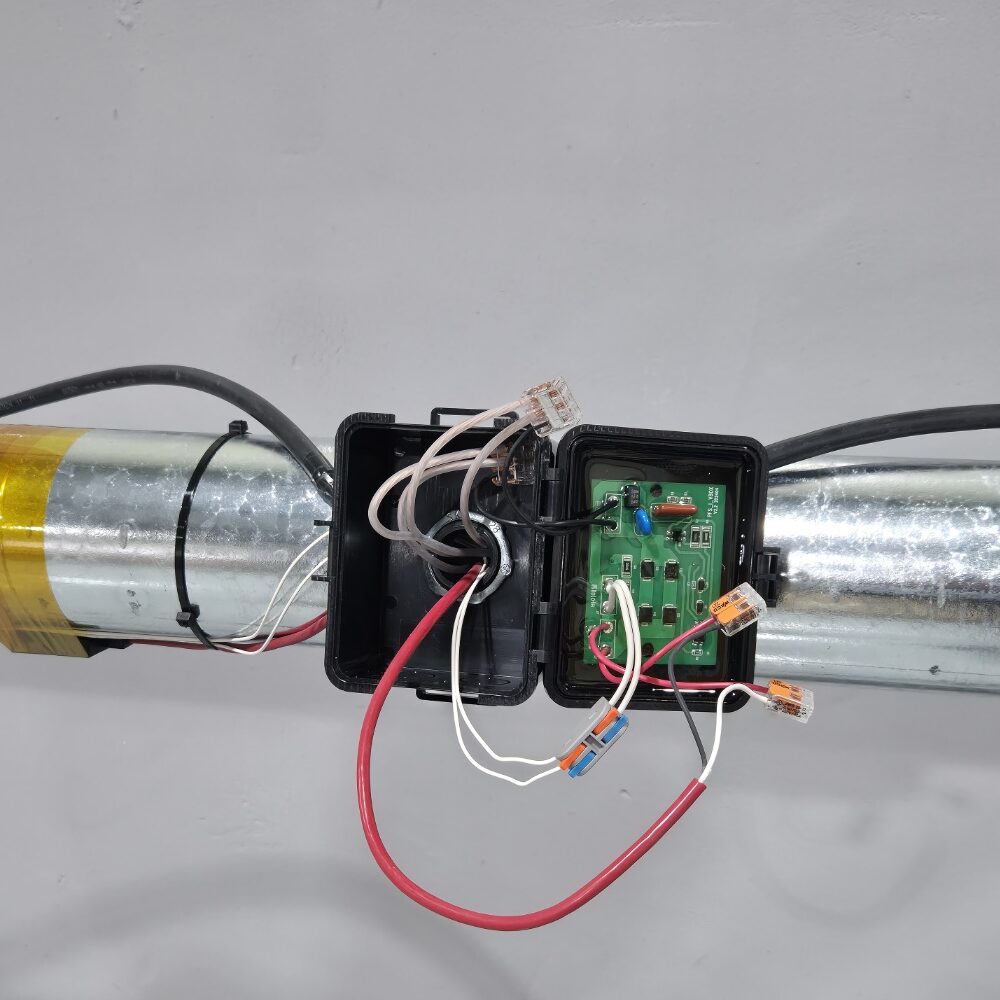

V-box 부착 및 결선
V-box를 부착 후 전원, 바이메탈, 히터 케이블선을 연결한다.
04

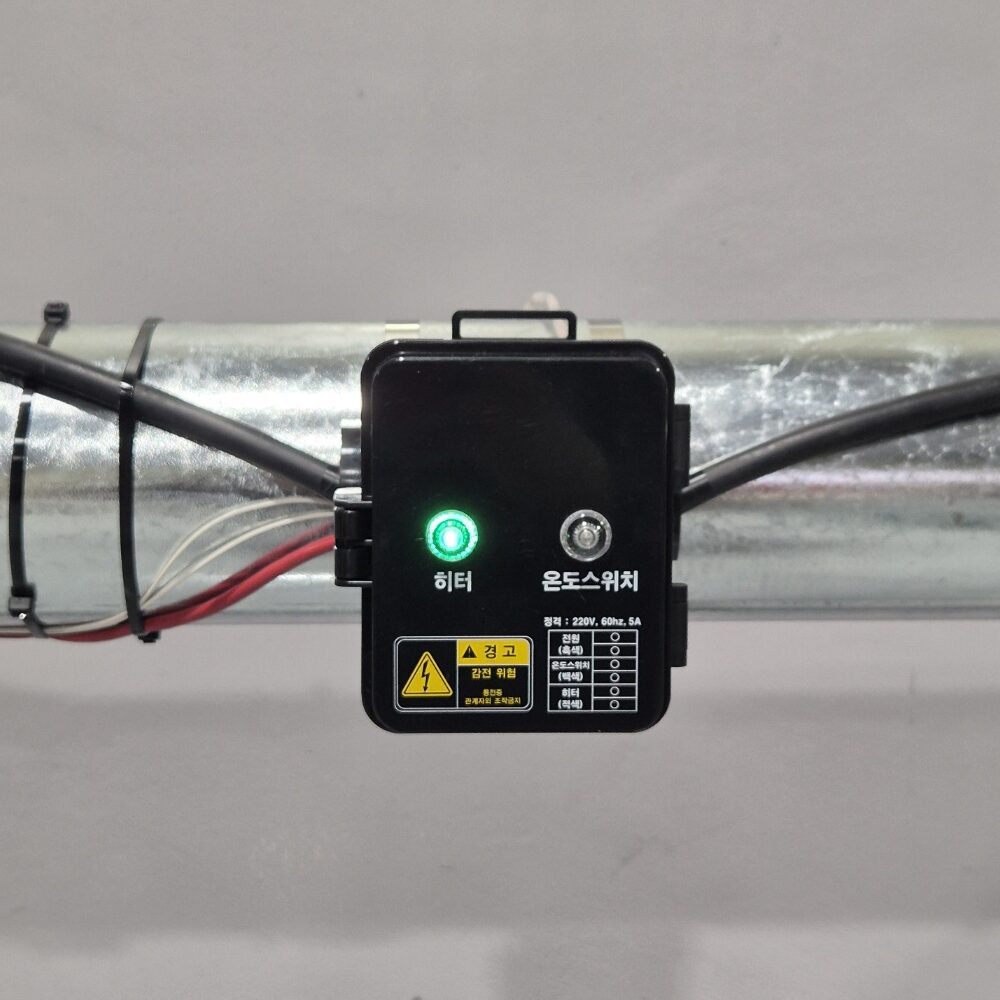

V-box 동작 확인
판넬 전원부에 1차 전원선과 히터 전원선, 온도 센서를 연결하여 시스템 동작 확인한다.
