필름 히터
(주)에프엘의 필름히터는 기존 인쇄형 나노 필름의 외부 긁힘에 의해 쇼트가 일어나는 단점을 강도 및 두께를 개선하여 보완한 2세대 제품으로, SUS소재를 이용한 액상 발열액을 PI Film에 코팅하여 에너지 소비 효율을 높인 고효율의 발열성을 가진 필름히터입니다.
필름 히터 모델
| 모델명 | 발열체사이즈(mm) | 목록 | 사항 |
|---|---|---|---|

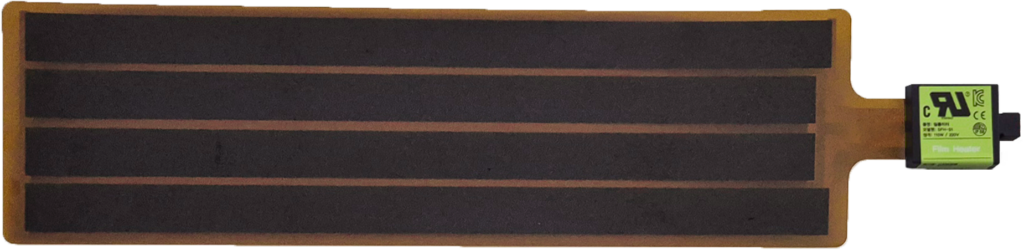

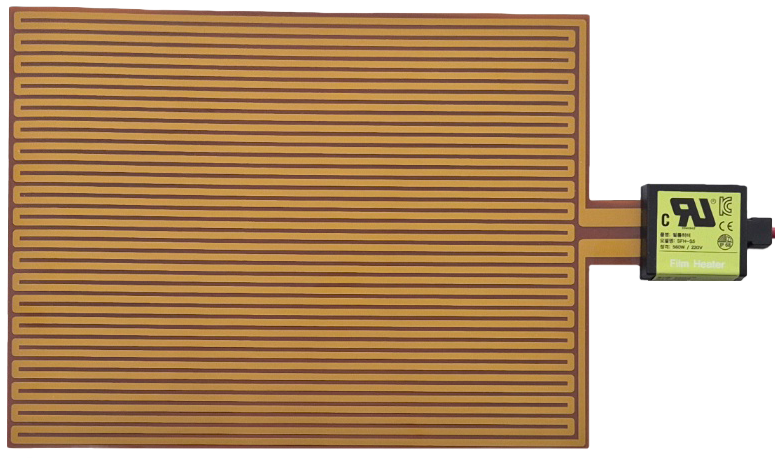

| SHF-S5 | 215*290 | 소비 전력 | 560W |
| 최소 적용 배관 | 65A이상 | ||
| 적용 범위 | 강관(수평, 수직 배관) | ||

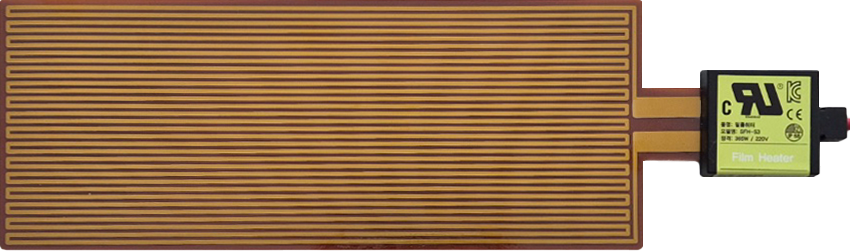

| SFH-S3 | 110*290 | 소비 전력 | 365W |
| 최소 적용 배관 | 65A 이상 | ||
| 적용 범위 | 강관(수평, 수직배관) | ||

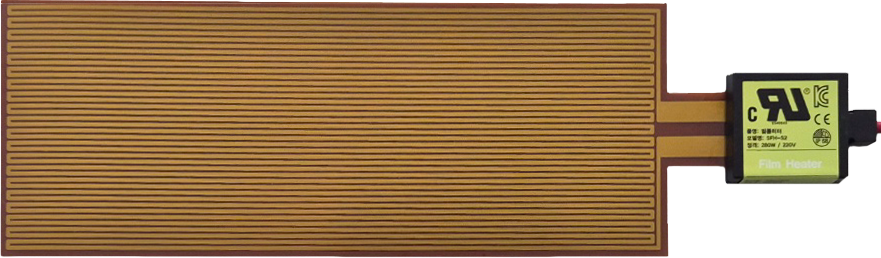

| SFH-S2 | 110*290 | 소비 전력 | 280W |
| 최소 적용 배관 | 50A 이상 | ||
| 적용 범위 | 강관(수평, 수직배관) | ||

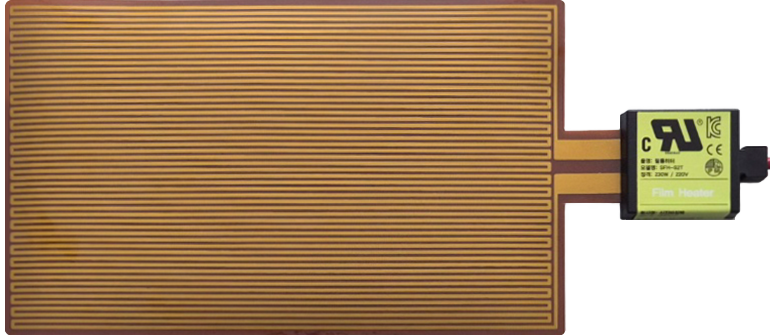

| SFH-S2T | 110*290 | 소비 전력 | 230W |
| 최소 적용 배관 | 40A 이상 | ||
| 적용 범위 | 강관 (수평, 수직 배관, 노출 소화전) | ||

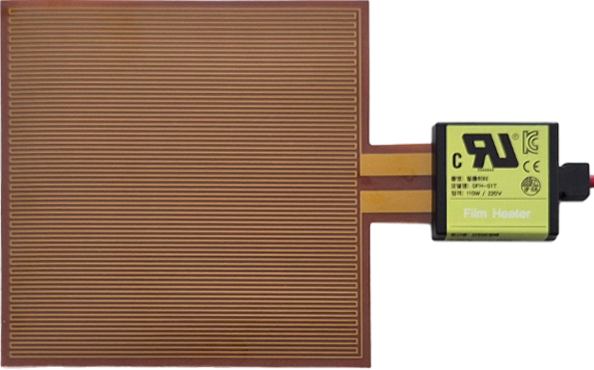

| SFH-S1 | 150*156 | 소비 전력 | 110W |
| 최소 적용 배관 | 25A 이상 | ||
| 적용 범위 | 강관 수평, 수직 배관, 헤드 가지관 | ||

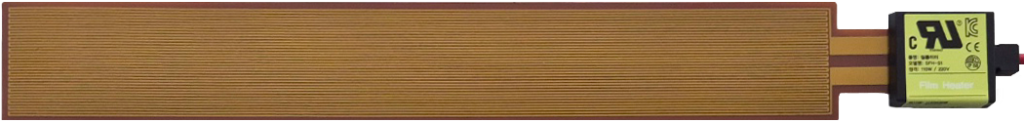

| SFH-S1T | 60*412 | 소비 전력 | 110W |
| 최소 적용 배관 | 40A 이상 | ||
| 적용 범위 | 강관 (수평, 수직 배관, 노출 소화전) | ||

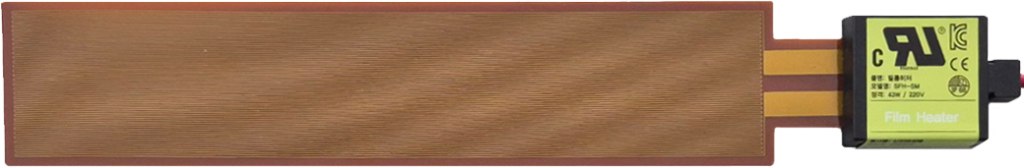

| SFH-SM | 61*306 | 소비 전력 | 43W |
| 최소 적용 배관 | 15A 이상 | ||
| 적용 범위 | 강관(수평, 수직 배관,헤드 가지관) | ||

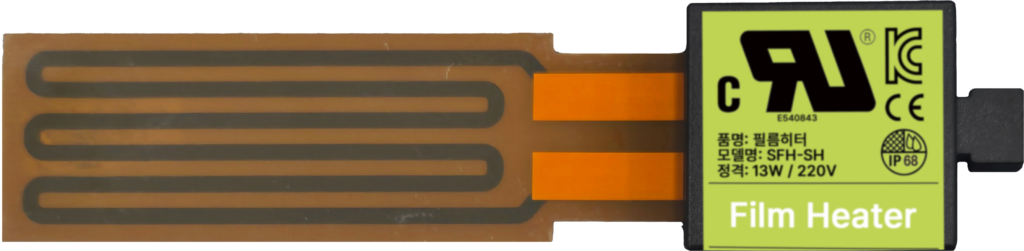

| SFH-SH | 소비 전력 | 13W | |
| 최소 적용 배관 | 15A | ||
| 적용 범위 | 하향식 헤드 전용 |

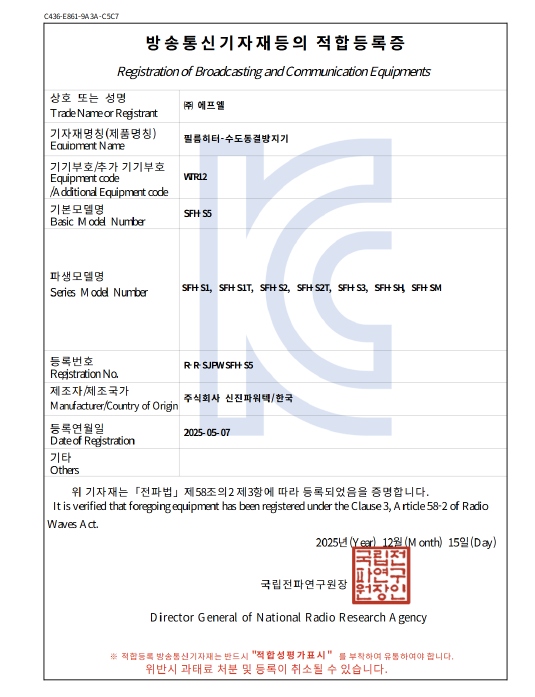

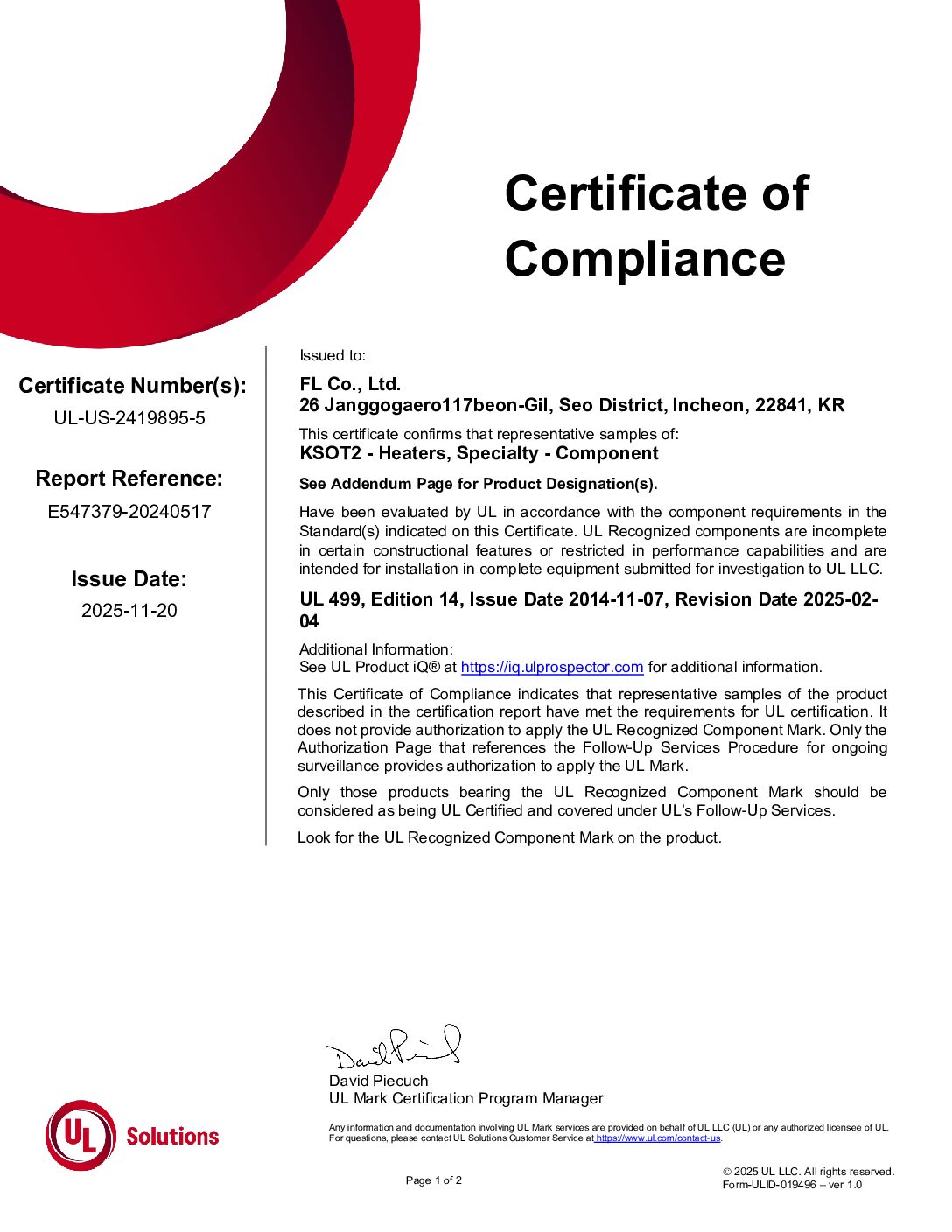

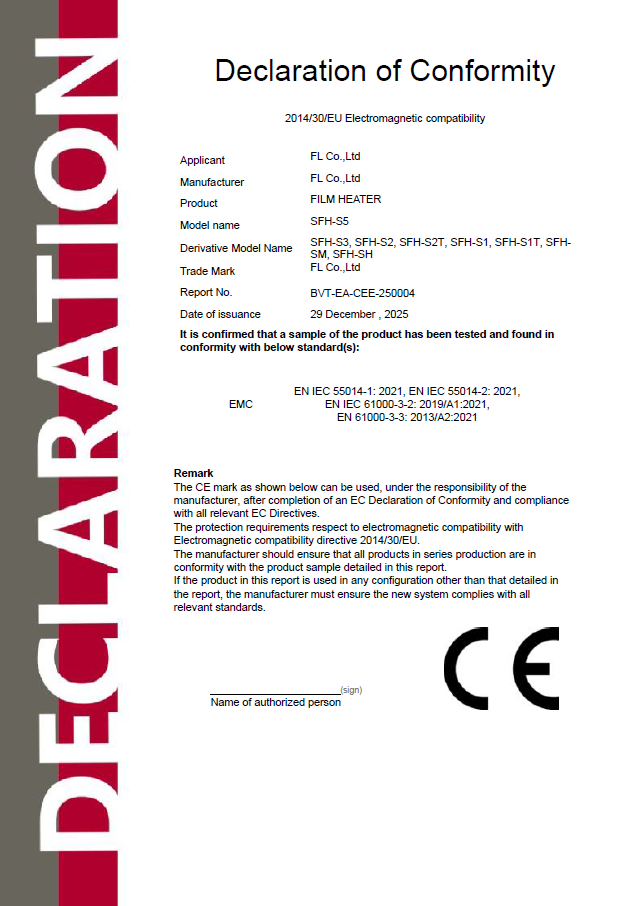

인증서 및 성적서
장점
ㆍ메탈히터 대비 설치 수량을 절감 할 수 있음(일부 물류센터에 한함).
ㆍ불연 재료.
ㆍ히터 동작 시 돌입전류 없음.
ㆍ대구경 배관에 성능이 좋음 .
ㆍ기존 메탈히터 및 열선 보다 시공비용 및 전력량이 낮음.
단점
ㆍ높은온도로 CPVC배관 사용 부적합
ㆍ불연재료이긴 하나 열기에 닿을 경우 제품현상 변화 발생 특히 필름히터 모서리 부분에 직접 열기가 닿을 경우 형상변화가 심하고 제품 재사용이 불가함.
ㆍ내구성이 약함(스크래치 및 훼손으로 성능저하 발생 잦음).
ㆍ배관에 유체가 충수가 제대로 되어있지 않을 경우나 유체가 없는 배관일 경우 필름의 경화 현상 발생 가능성 有.
ㆍ히터 과열 보호로 바이 메탈을 설치 하나, 바이메탈 고장일 경우 히터 및 보온재 스트레스 발생.
시공 설치
(주)에프엘은 필름 히터 설치 시 전문성과 세심한 기술력을 바탕으로 효율적이고 안전한 동파 방지 시스템을 구현합니다. 시공 과정에서는 배관과 히터가 완벽히 밀착되도록 세심한 작업이 이루어지며, 이를 통해 균일한 열 전달과 최적의 발열 효과를 구현합니다. 필름 히터는 불연재료로 안전성을 더하며, 설치 후에도 오랜 기간 안정적으로 작동합니다.
01
필름 히터 설치
배관 하단부에 필름 히터를 밀착, PI테이프로 감싸 고정 시킨다.
02
온도 스위치 부착
필름 히터에 온도 스위치를 부착한다.
03
V-box 부착 및 결선
V-box를 부착 후 전원, 바이메탈, 히터 케이블선을 연결한다.
04
V-box 동작 확인
판넬 전원부에 1차 전원선과 히터 전원선, 온도 센서를 연결하여 시스템 동작 확인한다.
