freezemaster™ 부동액
백관에 사용 가능한 유일한 UL 등록 소방배관 전용 부동액, 프리즈마스터
겨울철 소방배관, 이제 걱정 마세요
이런 고민 하고 계시지 않나요?
매년 반복되는 배관 동파 걱정, 동파방지 히터 설치 후에도 계속되는 불안감,

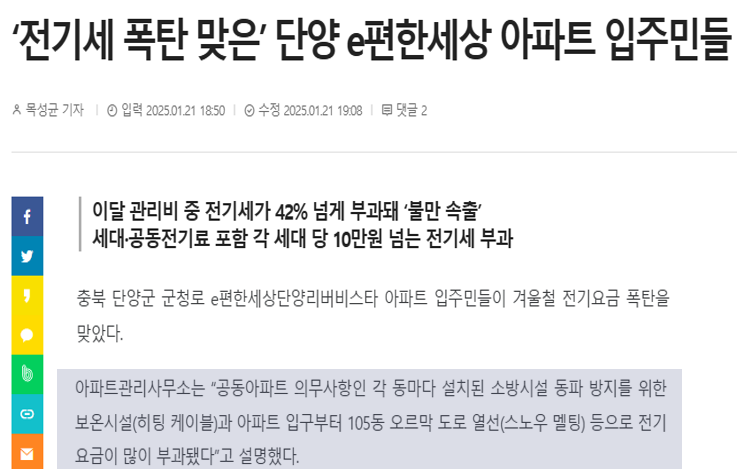

겨울철마다 치솟는 전기요금, 사용하지 않는 배관 온도 유지를 위한 에너지 낭비,
끊임없는 시스템 점검과 관리, 과발열 등의 화재 위험.
전기화재는 전체 화재의 80% 이상을 차지합니다.
전기를 사용하는 제품은 화재 위험에서 자유로울 수 없습니다.
동파 근본 해결
국제 인증을 받은 소방배관 전용 부동액으로 동파 걱정, 전기요금 부담, 화재 위험에서 자유로워지세요.
전기 없이, 안전하게, 경제적으로.
freezemaster™
freezemaster™ 부동액은 UL 인증을 받았으며 NFPA 13/D/R 및 NFPA 25에 명시된 요건을 충족합니다. 시중의 다른 제품과는 달리 부식 방지제가 포함되어 있어 배관 부식을 최대 65%까지 효과적으로 줄여줍니다. 다른 UL 인증 제품은 투명하거나 녹슨 색이지만, freezemaster™ 부동액은 파란색으로 되어 있어 시공자가 충진 과정에서 시스템을 세척하고 충진할 때 통풍구와 배수구에서 나오는 부동액을 눈으로 확인할 수 있습니다.
30년 이상 소방 산업을 지원해 온 특수 화학 회사인 Lubrizol Advanced Materials에서 정밀하게 제조한 freezemaster™ 부동액은 -12º F(-24.4º C)의 낮은 온도에서도 믿을 수 있는 안전성, 성능 및 확신을 제공합니다.
＊ 백관에 사용 가능한 UL 등록 스프링클러 전용 부동액
＊ UL2901 기준이 충족된 배관 부식 방지 효과
＊ 어는 점 -24℃로 뛰어난 저온 특성
＊ BLUE Color로 시인성 우수하여 부식물과 구분 용이

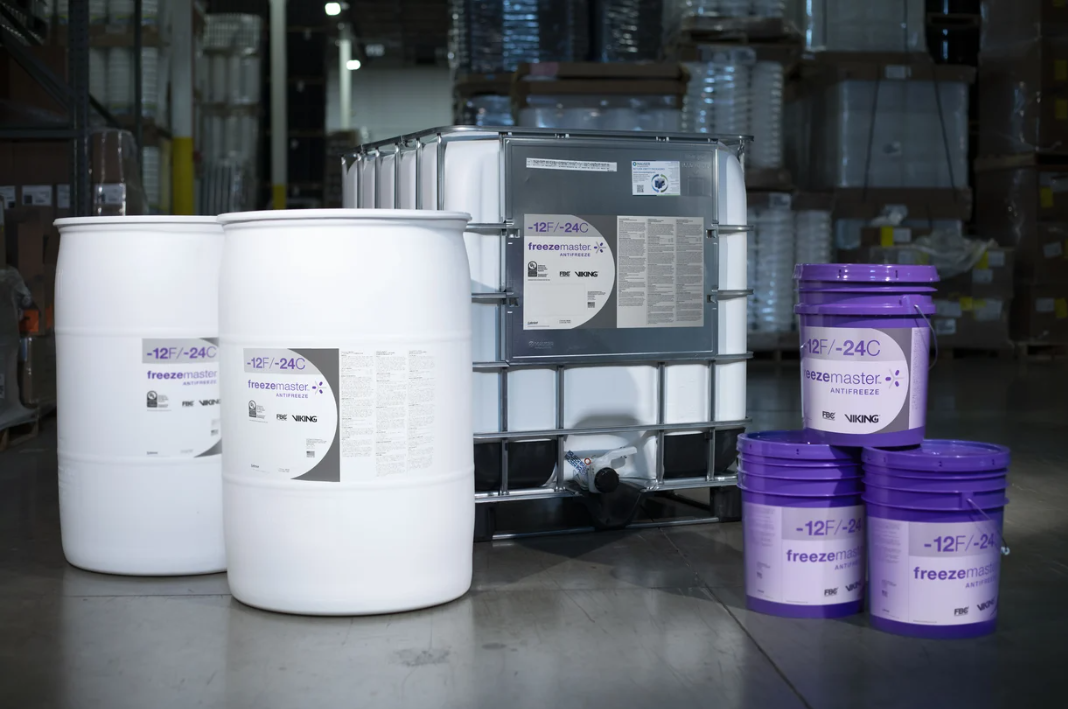

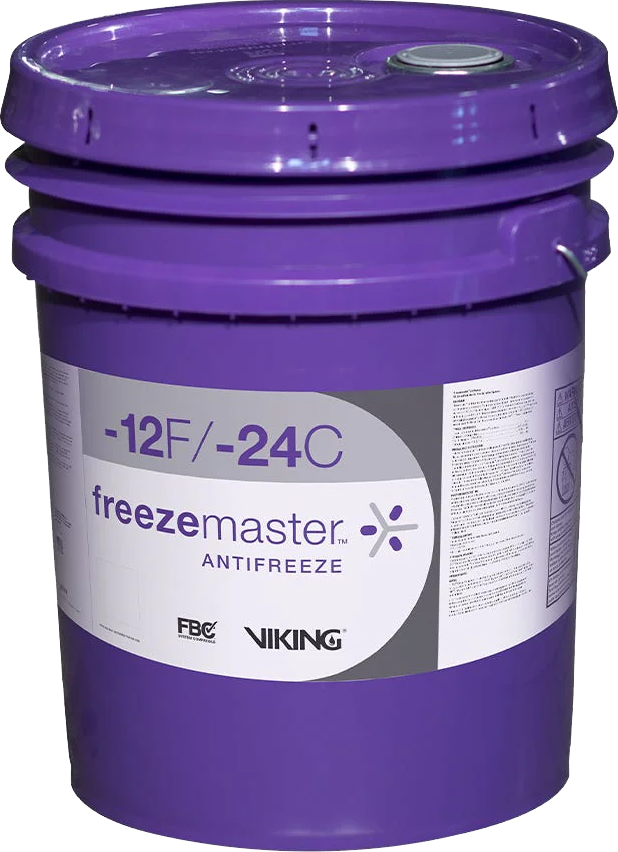

5갤런(19L)

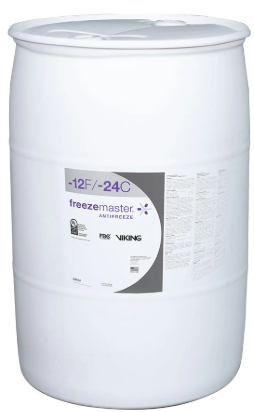

55갤런(208L)

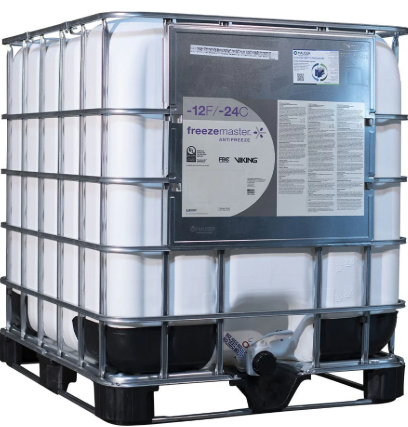

275갤런(1041L)
동파 방지 현황
| 구분 | 히팅 방식 | 부동액 방식 |
|---|---|---|
| 동결 방식 | 전원 차단, 관리 부재 시 동파 방지 불가 | 전원 공급, 관리자 부재 시에도 동파 방지 |
| 전력 소모 | 지속적인 전력 소비 | 전력 소모 없음 |
| 유지 관리 | 주기적 점검 및 전기 부품 교체 필요 | 주기적 점검, 요구 사항 만족시 보충 없이 사용 |
| 설치비 | 열선/배선/배관보온 공사 필요 | 전기 공사, 배관 보온 공사 없음 |
| 화재 안전성 | 화재 발생 가능성 있음 | 화재 발생 가능성 ZERO |
| 방식 특징 | -제어반, 전선관 및 부속품 설치 필요 -주기적으로 손상 여부 및 상태 점검 필요 -부속품까지 UL 시스템 인증 필수 | -부동액 주입만으로 동결 방지 -동결 여부 테스트와 비중계를 사용해 요구 수치 만족시 부동액 보충없이 지속적 사용 가능 |
| 비고 | 겨울철 관리자 및 관계자 피로도 상승 | 겨울철 관리자 및 관계자 피로도 없음 |
부동액 회수 시스템 선택의 이유

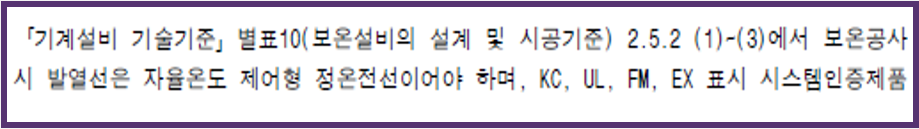

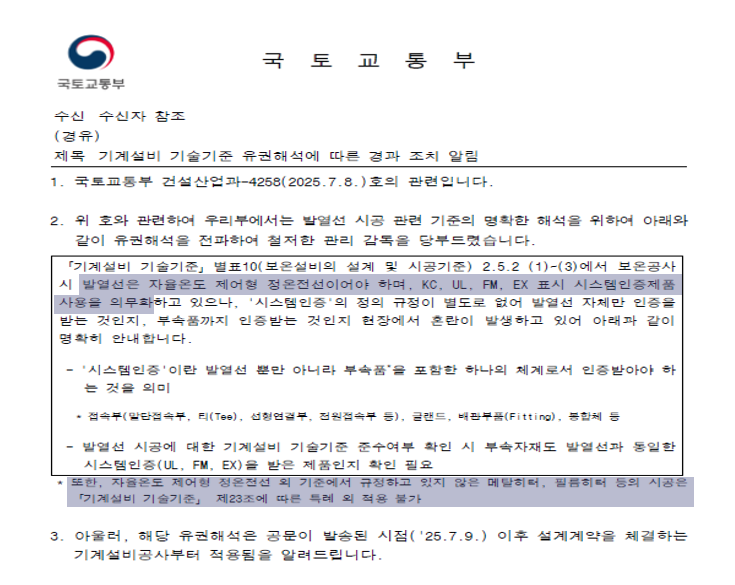

1. 발열선은 정부에서 인증품을 요구.
→ 정온전선은 UL시스템 인증 제품 적용 의무화
제23조(기계설비 기술기준에 대한 특례)
신기술ㆍ신공법의 도입이 필요하거나, 공사의 특성 및 현장 여건에 따라 이 고시에서 규정하고 있지 않는 기계 설비 설계ㆍ시공 기준을 적용할 필요가 있다고 인정되는 경우에는 발주자와 기계 설비 감리 업무 수행자가 협의하여 이 고시의 일부를 적용하지 아니 할 수 있다.

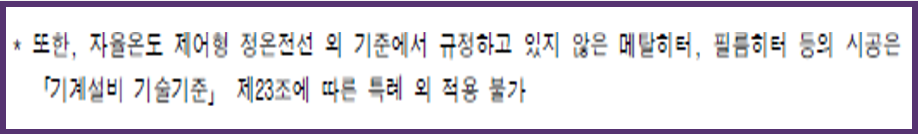

→ 메탈, 필름히터 등의 시공도 특례 제23조에 따라 적용 불가

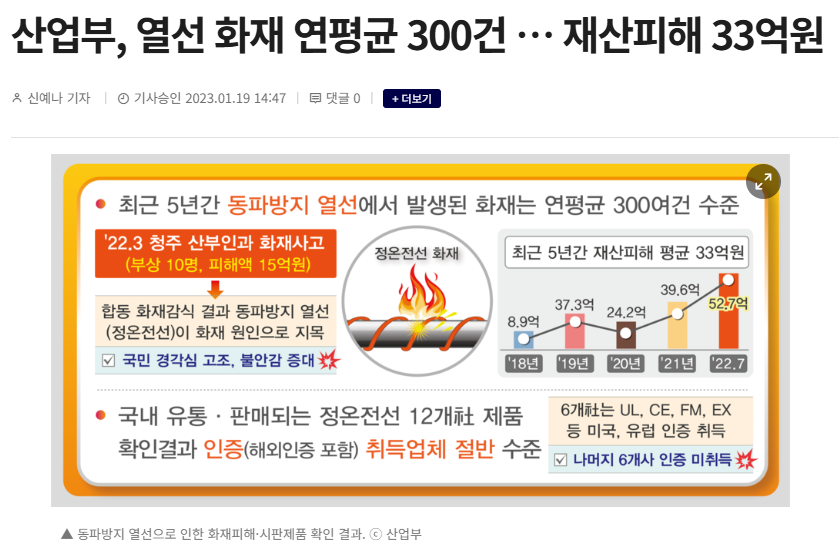

2. 현재 국내 히팅 방식은 화재 발생.
→ 정온전선에 비해 화재 발생이 적을 뿐, 메탈과 필름히터 역시 지속적인 화재 발생.

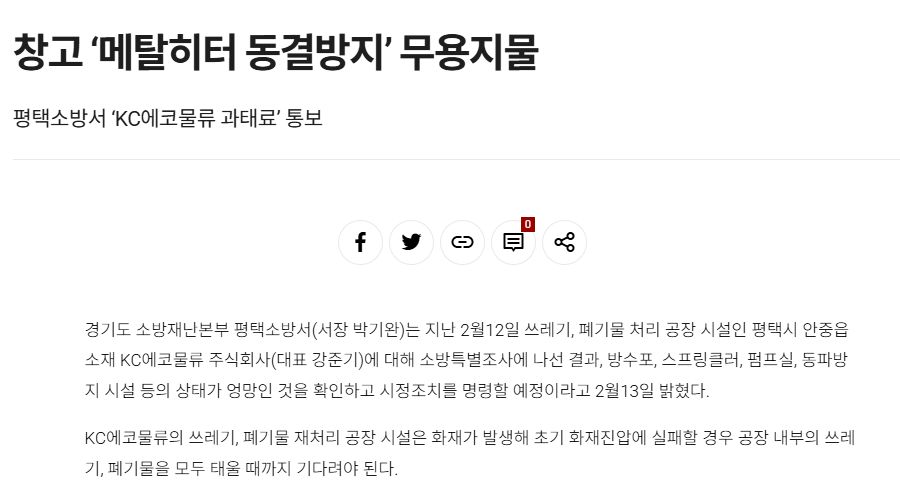

3. 동파 방식 시공에도 동파 발생.
→ 동파방지를 위해 설치한 메탈히터, 필름히터도 빈번한 겨울철 동파 발생으로 추가히터 설치 및 관리자 피로도 상승
4. 비효율적인 경제성
소방 관련 표준 시방서 및 소방서 지침
| 소방 관련 표준 시방서 및 소방서 지침 |
|---|
| 2024. 04 이후 지하 주차장 건식 및 준비 작동식 스프링클러 사용 불가 |
| 스프링클러 설비 공사 표준 시방서 3.1.1에 따르면 동결 방지 조치 필수 |
| 소방 공사 표준 시방서에 UL 인증품 사용 명시됨 |
→ 기존 습식 배관에 발열선 설치 or 소방 배관 전용 부동액 설치 중 택1 필수.
현재 동파 방지 시장의 문제점
| 현재 동파 방지 시장의 문제점 |
|---|
| 열선 방식으로 인한 화재 발생 연간 횟수: 300건 이상 |
| 국내 설치된 열선 중 KS 미인증 열선: 45% |
| 열선 시스템의 부품 인증은 시공 기준을 위반할 위험성 있음. |
→ 안전 확보, 시방서 기준 충족을 위해 소방배관 전용 UL 시스템 인증 제품 적용 필수.
freezemaster™ 부동액 특징
일반 특성
- 외관: 청색 액체
- 어는점: -15°F (-26.1°C)
- 유동점: -22.4°F (-30.2°C)
- 파열점: -58°F (-50°C)
- 점도 – 표 B 참조
- 밀도 – 표 C 참조
- pH: 7 – 8
- 전도도: 4500 – 5500 μS/cm
승인
freezemasterTM 부동액은 UL 2901 요건을 충족합니다. UL 및 cUL 인증, UL 및 cUL 등록, FBC 시스템 호환.
호환성
- 강관
- 아연도금 강관(백관)
- 황동재질
- 흑생강
- 구리
- 청동
- 주철
- 용융접합 에폭시 코팅 연성 주철
- CPVC
- PEX
- EPDM
- 부틸고무
- 천연고무
- 니트릴 고무(NBR)
- 스틸레-부타디엔 고무(SBR)
UL 인증 부동액 중 유일하게 freezemaster™ 부동액만이 아연 도금 강관과 함께 사용 가능합니다 . 대한민국에서는 주로 아연 도금관을 사용하기 때문에 freezemaster ™부동액만을 사용 할 수 있습니다 . freezemaster ™ 부동액은 UL 인증을 받은 부동액 중 유일하게 백관에 사용 가능한 부동액입니다 .
UL인증 시험 절차
까다로운 UL인증 절차를 모두 통과한 프리즈마스터 부동액은 차세대 동파방지 대안입니다.

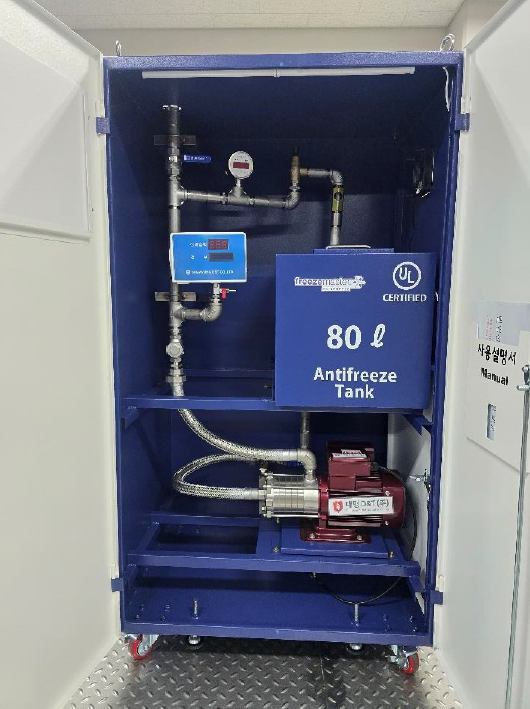

부동액 컨트롤 시스템
1. 정압 유지 장치
2. 부동액이 팽창되면 자연 퇴수(Drain)
3. 부동액이 수축하면 가압(보충)
4. 부동액 관리 시스템

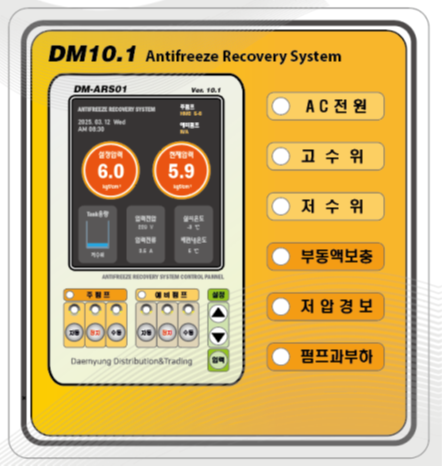

부동액 컨트롤 장치 패널 구성
1. 설정 압력과 현재 압력 표시
2. 부동액이 수위를 감지하여 알람 표시
3. 부동액 관리의 기록 유지
4. 펌프의 과부하 알람 표시
