메탈 히터

배관에 메탈히터를 부착하여 열전도를 통한 배관내 유체의 대류현상을
이용하여 동파를 방지하는 시스템

메탈 히터 모델

용도모델명규격정격 전압적용 배관
강관용FLMH-200W200W220V A.C강관, 가지관
강관용FLMH-100W100W220V A.C강관, 가지관
앵글밸브용FLMH-A100W100W220V A.C소화전 앵글밸브용

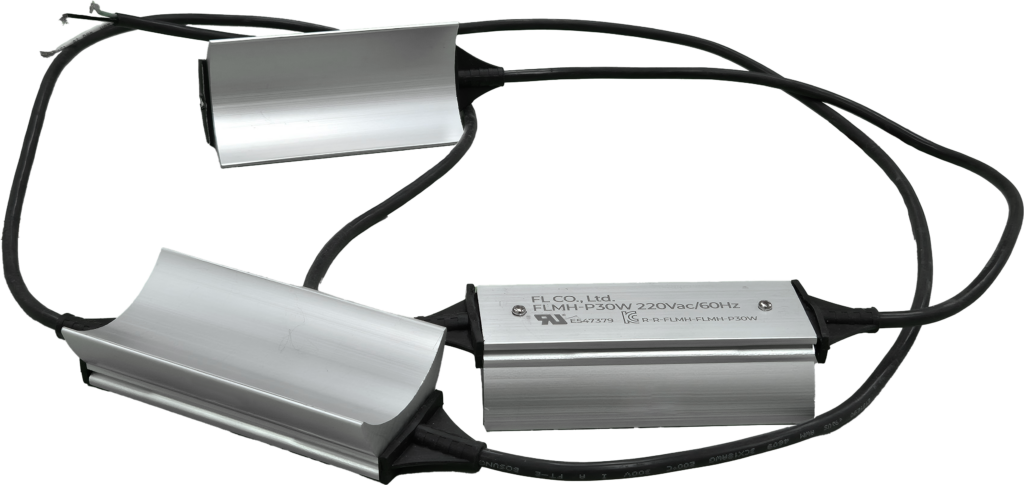

오배수용FLMH-P30W30W220V A.C오배수 PVC
헤드용FLMH-H20W20W220V A.C가지관25A
포설용FLMH-FS-50W50W220V A.C가지관25A~50A
FLMH-FS-40W40W220V A.C가지관25A~50A
FLMH-FS-30W30W220V A.C가지관25A~50A

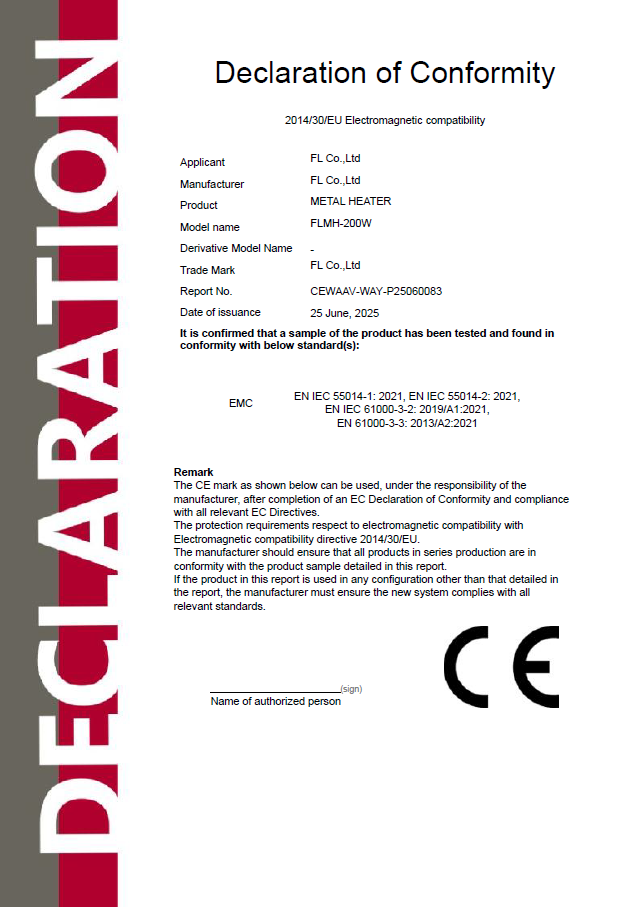

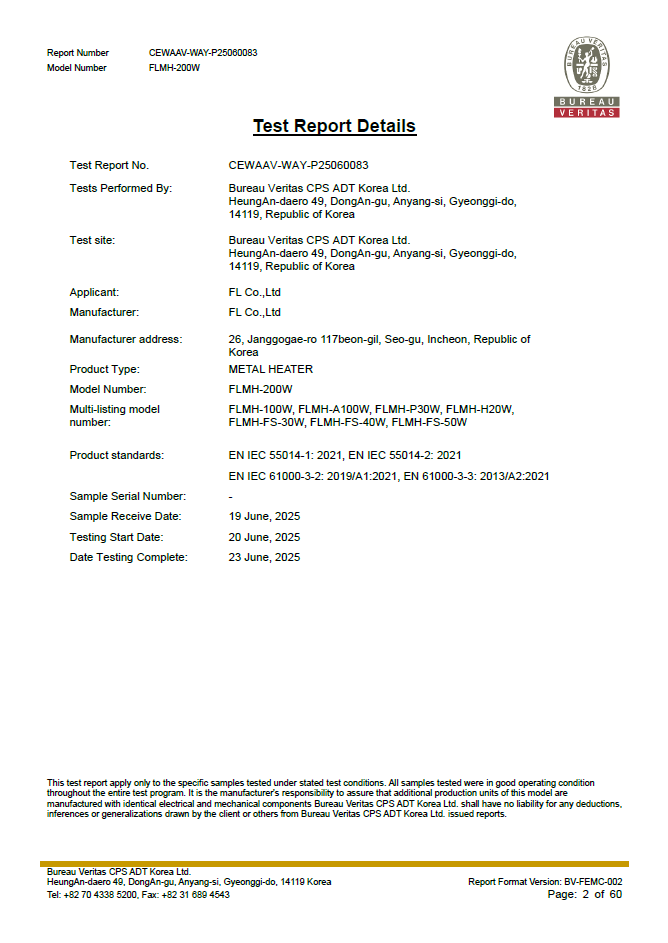

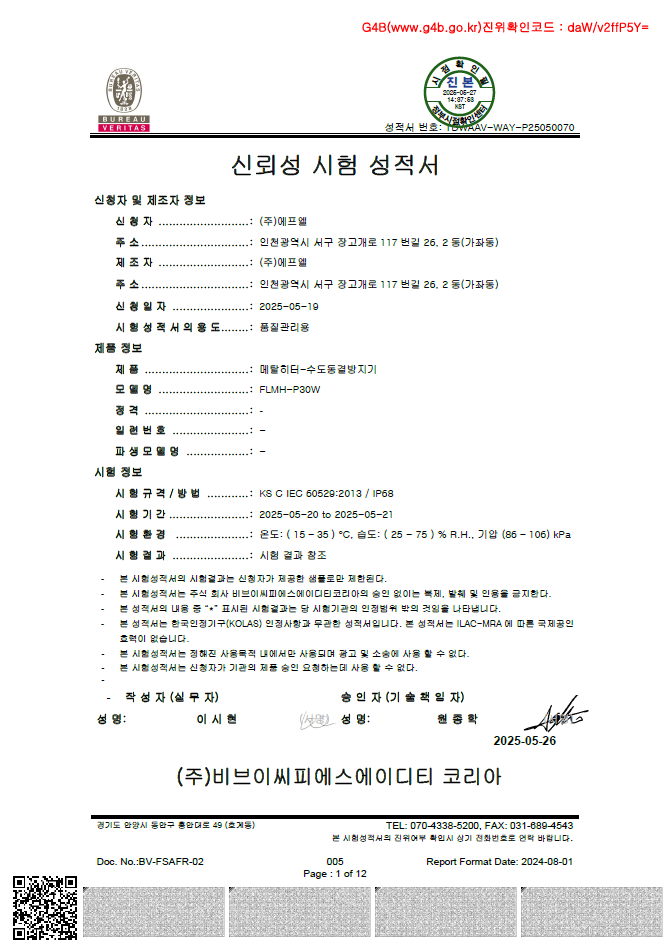

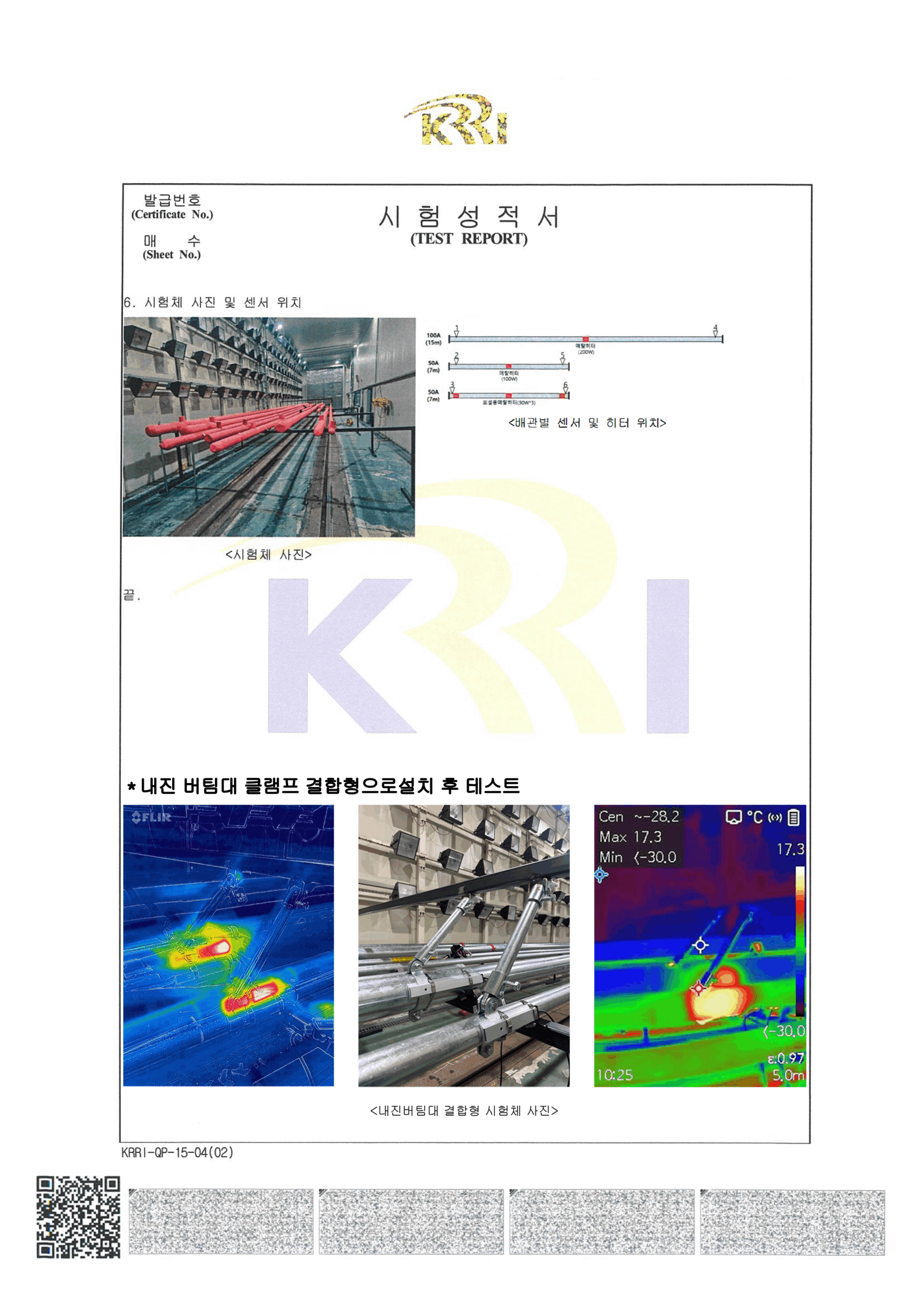

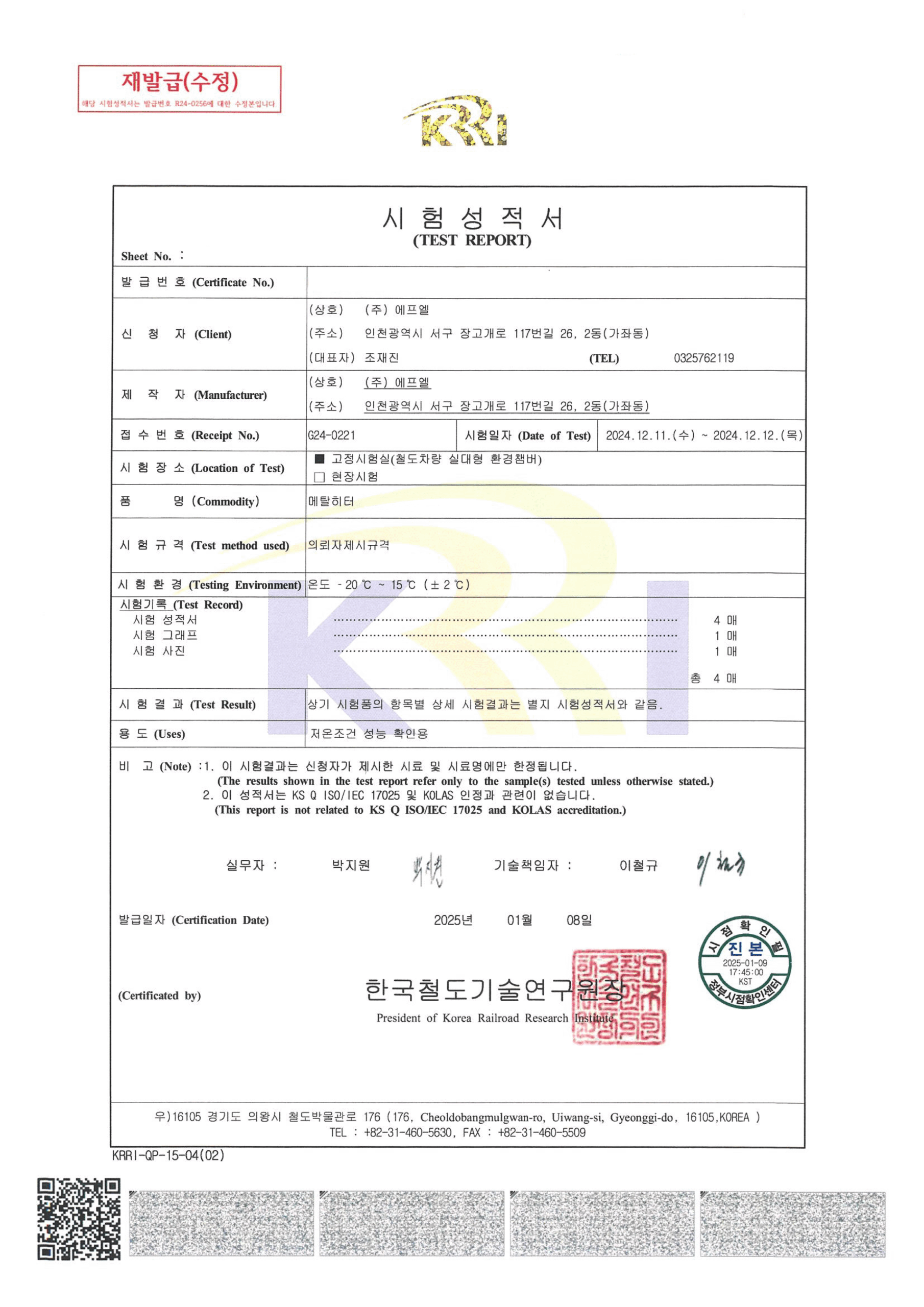

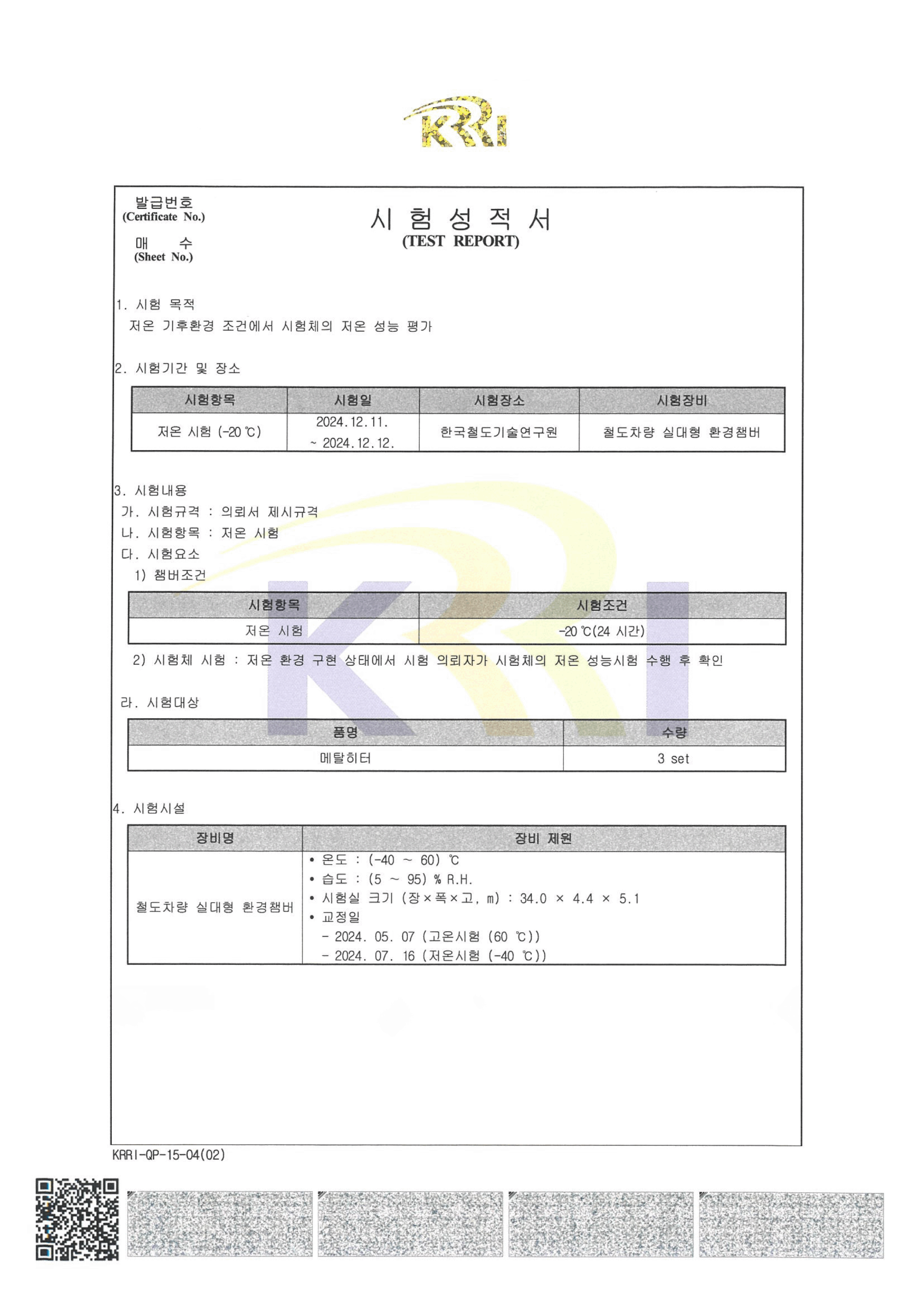

인증서 및 성적서

KC인증
KC인증

장점

ㆍ열선에 비해 소비 전력 절감으로 유지 관리 비용이 절감
ㆍ알루미늄 합금(불연)소재로 화재 방지(난연 1급)
ㆍPTC소재 사용 -> 자율 제어 가능 (과열 및 화재방지)
– 예) 온수배관 사용 시, 필름은 지속 발열 가능성 有, 메탈 히터는 자체 자율 제어 가능
ㆍ히터 상태 감시 가능
ㆍ건물내 동파 방지 배관 적용 가능(소방, 위생, 공조 라인 등)
ㆍ판넬 제어로 일반, 전력 제어, 초 절전 선택 사용 가능

단점

ㆍ필름 히터에 비해 시공 시간 증가
ㆍ초기 설치 비용의 문제 (열선대비 130%~150%증가, 실행가 기준)
ㆍ제품 성능 별 성능 거리 미반영 설계시 부분 동파우려 (포인트방식의 한계)
ㆍ보온재 스트레스로 100W부터 보호용 커버(고무) 필요
ㆍ25A 가지 배관 적용 시 헤드 부분이 취약, 헤드당 1대1 적용 필요(제품 수량, 노임비 증가)
ㆍ배관내 공기 고임 현상 발생 시, 성능 거리 하락으로 동파 우려

시공 설치

(주)에프엘은 필름 히터를 비롯하여 메탈히터(SP 헤드용, 앵글밸브용, 포설용, 오배수용), 내진 메탈히터와 같이 다양한 메탈 히터를 시공 장소에 따라 각기 맞는 히터를 적용, 설계 및 시공하고 있습니다. 우리는 전문성과 세심한 기술력을 바탕으로 효율적이고 안전한 동파 방지 시스템을 구현합니다. 시공 과정에서는 배관과 히터가 완벽히 밀착되도록 세심한 작업이 이루어지며, 이를 통해 균일한 열 전달과 최적의 발열 효과를 구현합니다. 필름 히터는 불연재료로 안전성을 더하며, 설치 후에도 오랜 기간 안정적으로 작동합니다.

01

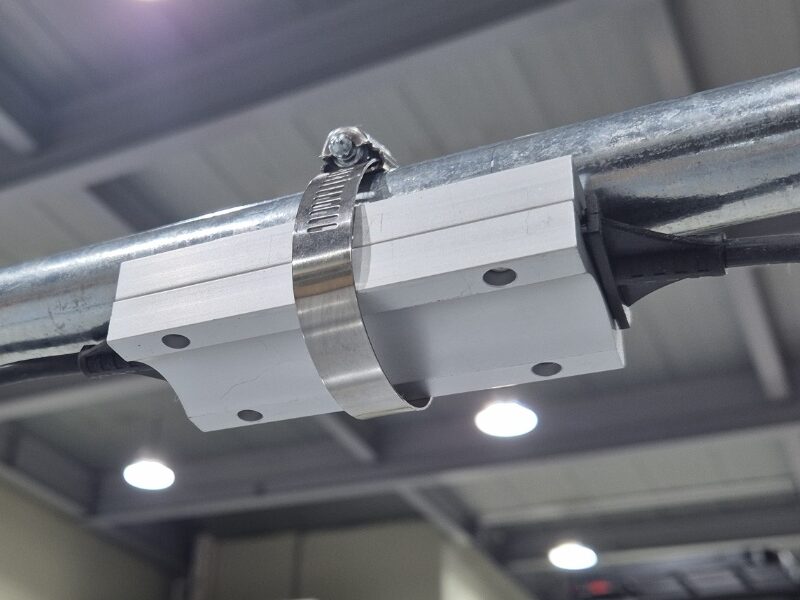

메탈 히터 설치 및 고정

배관 하단부에 메탈히터 부착한 후 서스 밴드로 고정한다.

02

V-box 부착

점검이 용이한 위치에 V-box를 부착한다.

03

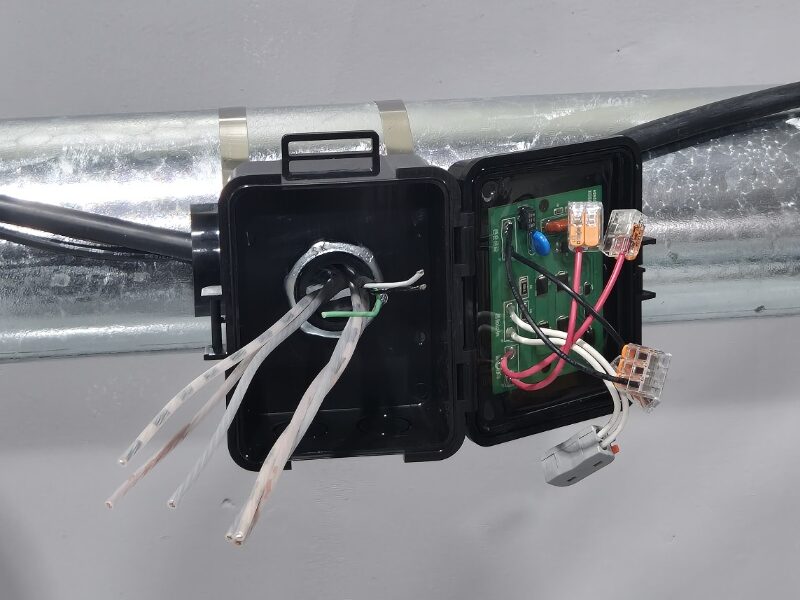

V-box 결선

V-box를 부착 후 전원, 히터 케이블선을 연결한다.

04

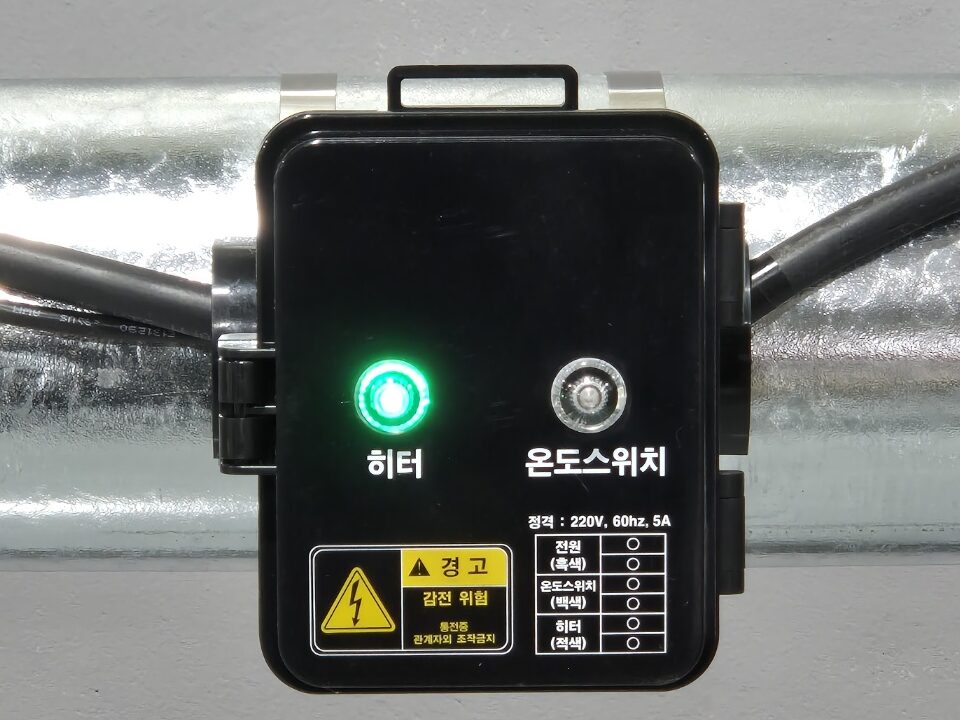

V-box 동작 확인

판넬 전원부에 1차 전원선과 히터 전원선,
온도 센서를 연결하여 시스템 동작 상태를 확인한다.
